Saturday, June 25, 2016

ADF4351 locked by GPSDO

When monitoring the ADF 1296.1 MHz on the 23cm DB6NT  it showes an ugly broad humming signal   switching the ADF to the  internal ref the signal is a  clear tone.
This ADF REF input   needs a  10MHz  TTL 3V3 blok fomat  to drive ?


Deja vue with the 23cm XTVR  of 30 years ago:
The 96MHz X-tal  does not want to work at its designed frequency and is drifting in kHz range at 1152MHz. Since that project I avoid using single xtals since never ever they will work at the correct
 frequency. Only use integrated Xtal ocillator modules since then
And the NE325 Gaasfet preamp likes oscillating  way more  then amplifying
nothing is changed...
I remember long time ago in the 80-ties when we still had exceptional tropo propagation to east EU
A pile of  UA UR UC SP at 70cm CW  on 23cm there was UA3LBO but
the 23cm Gaasfet preamp just could not handle the strong radar sweeps, every 10 seconds a radar was triggering the fet in self oscillation .

Meanwhile a struggle to get connected to internet
Sometimes every thing works fine like it should
I take my sleeping Laptop to QRL open it , it connects to the w-lan okay, I bring it home open it from sleep mode it will connect to my home w-lan and ready to go.
But for unknown reason  some days these normal routines just do'nt want to work.
Every laptop/device will find a different way to malfunction in respect to W-LAN.
One laptop has i-net connected while the other at the same WLAN does say  good signal! but no- internet must have to do with not finding DNS.
On lucky day's just short switching to an other w-lan and back is  enough to get the system online again.
But on the harder days the only thing that helps is the re-boot procedure again the reset button is still very essential special in the WLAN world.
A third Laptop  with Win10  regularly has this annoying issue
just does not connect after wake-up from sleep and needs  complete reboot ..
it does connect to the Wlan that has i-net but say connected / no internet

btw Win10 on  my older Lenovo X60 laptop (with dockingbay lpt com1 extra usb) workes very good
all hardware except wakeup Wlan
Software worked after the upgrade W7->W7   even better than before
f.i. the RTL SDR stick works reliable on W10  but in W7 it only worked sometimes and the sudden W7 rejected the RTL SDR software
 the audio feedback problem seems gone after upgrade to W10
in W7 I had the problem that the line in signal or microfone  was always monitored to the speakers resulting in backfeed.  I could not fix that and this Laptop wasalmost useless for WSPR and other audiocard based software and  that was the purpose I had bought this X60 + docking for.

If wired I-net would not bring so much extra EMC trouble into the shack  I would have dumped the  W-LAN  malfunctioning devices
Radio without I-net is poor  but it is a hate love relation.
The digital systems bring a lot of noise to the radio room.
An  new issue with this Blogger:  page won't publish  instead I get  a confusing row of drafts

made an active 10MHz filter  to use the 10MHz output from the Trimble GPSDO but that failed
this ADF  needs a 10MHz in ttl block shape


Filter using 2 MF tunable trafos +/- 4uH
amplifier part by  PE1FOD

http://www.pe1rqm.nl/rf-distributie-versterker-voor-10mhz-frequentie-standaard-ontwerp-pe1fod/comment-page-1/#comment-2337

400mV tt  out now sinus shape nice stable  It lockes on  the 80mV tt
 The internal 10MHz is  1Vtt  (open load)
this cirquit workes fine if you need an Ssinus shaped signal.
Now I know i need at least a 1Vtt  TTL block form
a sinus shape will not work



Sunday, June 19, 2016

IARU 50Mhz

yoshinari ikeda  JH4IUO  cfmd  QSO with email
So 10ele yagi×2 35mh  top of a mountain 730m sea level
Rig TS-990S+AMP 500W

PM64fj


Good ES during this contest
I could only be active Sunday  the propagation God was very generous  lots of ES signals
No EA no G   main antenna direction had to be n-east to s-east

137 QSO

best DX JH4IUO PM64jf 8960km
My brain rejected to decode JH4IUO   at first
I was not expecting JA reply
first JA at 6m here this season.
I have not been very active at 50MHz  last DX was begin of May.
just a few single hop ES and some Aurora contacts  after the 4/5 May FR4 3B9FR opening

My antenna is very modest in compare. I have the HF multiband in its summer dress
Added 6m elements to form a 5el 6m beam and 40-10m dipole feeded with 1 coax cable to the HF dipole.  And this 5 ele performs real good for its modest size.
F/B  fine and good matching..
And the 4m / 70MHz 5 ele on top





IARU site  wants EDI log type more suited for VHF it outputs files per band f.i.

Always  using Cabrillo for HF contests
N1MM outputs EDI format aswel


N1MM  logtype  VHF serial logging

CToSc=216830   total km
CODXC=JH4IUO;PM64FJ;8960

 6H SINGLE
7:13 --- 12:18  had to stop early, band was still open


could not use N1MM+
it started hanging in endless error popups










??


Sunday, June 12, 2016

50MHz I do not believe the path on the map

The open path EA7 to JA  should pass over my QTH
i just do not believe this simplified assumption
no matter what self called propagation experts are going to explane.
50MHz is totally dead in my QTH
This map shows only that 6M is not really our band
All lines should be below the JO/JN border
just occasional some short ES  skip to north can happen.
this month only dx was 4X1RF  in wspr mode





Timestamp Call MHz     SNR Drift Grid Pwr Reporter RGrid km  az  2016-06-10 00:24  ZS1OA  5.288687  -27  0  JF95fx  5  PA0O  JO33hg  9774  353  2016-06-08 09:50  PA0O  28.126166  -19  0  JO33hg  5  FR1GZ  LG79rc  9485  135  2016-06-09 06:56  FR1GZ  28.126033  -27  0  LG79rc  5  PA0O  JO33hg  9485  333  2016-06-10 01:08  ZS4AFV  5.288602  -29  0  KG30au  10  PA0O  JO33hg  9355  348  2016-06-08 02:50  W9BS  3.594103  -21  0  EL96bm  5  PA0O  JO33hg  7580  40  2016-06-08 01:16  PA0O  3.594147  -26  0  JO33hg  5  W9BS  EL96bm  7580  286  2016-06-10 01:30  PA0O  3.594148  -19  0  JO33hg  5  W4HOD  EM72eo  7302  293  2016-06-10 01:30  PA0O  3.594145  -21  0  JO33hg  5  K4EH  EM73qk  7170  292  2016-06-08 02:30  PA0O  3.594148  -26  0  JO33hg  5  K4PRA  EM74  7109  293  2016-06-10 00:52  PA0O  3.594145  -29  0  JO33hg  5  K9AN  EN50wc  6829  300  2016-06-08 02:34  AB4DF  3.594167  -21  1  EM86ti  5  PA0O  JO33hg  6792  43  2016-06-08 02:30  PA0O  3.594147  -24  0  JO33hg  5  AB4DF  EM86ti  6792  293  2016-06-12 01:48  PA0O  3.594143  -21  0  JO33hg  5  AB3I  EM86tl  6782  293  2016-06-08 03:02  W9MDO  3.594032  -26  0  EN60xa  5  PA0O  JO33hg  6715  43  2016-06-08 01:42  PA0O  3.594154  -22  0  JO33hg  5  NF4E  FM05ow  6605  290  2016-06-08 01:42  PA0O  3.594172  -30  0  JO33hg  5  WA3DSP  FN20lf  6036  291  2016-06-12 01:48  PA0O  3.594146  -23  0  JO33hg  5  N2NOM  FN22bg  5933  294  2016-06-08 23:24  K2LAX  5.288602  -27  0  FN21va  10  PA0O  JO33hg  5924  47  2016-06-09 01:02  KK1D  3.594043  -26  0  FN31vi  1  PA0O  JO33hg  5776  48  2016-06-08 02:42  PA0O  3.594147  -11  0  JO33hg  5  KK1D  FN31vi  5776  291  2016-06-08 01:16  PA0O  3.594149  -16  0  JO33hg  5  WJ1I  FN42id  5660  291  2016-06-08 00:18  PA0O  3.594153  -13  0  JO33hg  5  VE9DAN  FN65td  5143  291  2016-06-08 00:42  VE9DAN  3.594096  -9  0  FN65td  5  PA0O  JO33hg  5143  52  2016-06-08 08:44  PA0O  50.294521  -19  0  JO33hg  5  4X1RF  KM72ls  3201  124  2016-06-09 19:50  RU4A  3.594102  -1  0  LO20  50  PA0O  JO33hg  2618  292  2016-06-08 04:38  PA0O  28.126135  -25  0  JO33hg  5  UB6AAK  KN94  2531  100  2016-06-10 11:18  UB6AAK  28.126046  -22  0  KN94ao  1  PA0O  JO33hg  2464  304  2016-06-11 19:48  UA6AAK  3.594106  -26  0  KN96dq  0.2  PA0O  JO33hg  2357  300  2016-06-10 13:14  PA0O  28.126133  -23  0  JO33hg  5  SV1IYF  KM17  2159  138  2016-06-09 19:42  RX3DHR  3.594183  -16  1  KO94ks  5  PA0O  JO33hg  2095  279  2016-06-09 19:36  PA0O  3.594146  -14  0  JO33hg  5  RX3DHR  KO94ks  2095  72  2016-06-07 21:22  UA3AHM  3.594114  -11  -1  KO97gp  2  PA0O  JO33hg  2049  270  2016-06-08 03:52  PA0O  50.294511  -7  0  JO33hg  5  UY0LL  KN79xx  2043  88  2016-06-08 06:40  PA0O  28.126161  -22  0  JO33hg  5  SV8RV  KM07ks  2042  142  2016-06-08 07:46  PA0O  50.294453  -19  -3  JO33hg  5  UT1LR  KO70xh  2029  87  2016-06-08 07:12  UT1LR  50.294598  -1  1  KO70xh  5  PA0O  JO33hg  2029  291  2016-06-08 19:56  PA0O  3.594151  -23  0  JO33hg  5  UB3AMJ  KO89xc  2022  59  2016-06-11 09:18  PA0O  28.126140  -24  0  JO33hg  5  UB1NDF  KP72  1940  47  2016-06-10 12:52  PA0O  50.294531  -18  0  JO33hg  5  RK2Y  KO73ch  1822  79  2016-06-08 04:18  PA0O  28.126184  -4  0  JO33hg  5  LZ1UBO  KN12wv  1716  125  2016-06-08 06:20  LZ1UBO  28.126055  -8  -1  KN12wv  2  PA0O  JO33hg  1716  318  2016-06-11 12:22  OH7JJT  50.294508  -7  0  KP52cl  5  PA0O  JO33hg  1714  244  2016-06-05 12:10  EA1KV  28.126121  -28  -4  IN52og  0.5  PA0O  JO33hg  1673  38  2016-06-10 21:18  PA0O  3.594153  -5  0  JO33hg  5  OH8GKP  KP24rt  1662  32  2016-06-08 05:24  OH7AZL  50.294494  -22  -2  KP33on  2  PA0O  JO33hg  1643  236  2016-06-08 06:10  PA0O  50.294598  -8  0  JO33hg  5  OH7AZL  KP33on  1643  38  2016-06-07 19:42  PA0O  3.594147  -12  0  JO33hg  5  R3LW  KO54mq  1596  75  2016-06-08 07:16  EA5CYA  28.126095  -12  0  IM99xv  0.2  PA0O  JO33hg  1570  17  2016-06-05 11:18  PA0O  28.126166  -2  0  JO33hg  5  EA1FAQ  IN71pn  1552  218  2016-06-08 04:52  OH5XO  28.126116  -26  0  KP41ca  0.2  PA0O  JO33hg  1550  246

Saturday, June 11, 2016

PE1CMO 40W 1.3GHz PA preparation to build this kit



PE1CMO   23cm - 40W PA

                                            197x70mm  0.8 Teflon  M57762  openingen uitgesneden
Met koper folie aardvlakken doorverbonden.
M57762 Misubishi module   η =28%
40W # 11A @ 12.5V  2x18W  rf out  13.6V  2x21W rf out  dissipatie100W  drive 1.5W






De teflon print van PE1CMO is heel professioneel gemaakt  met  een soldeerbare beschermlak
helaas heb ik die laag hier en daar wat geraakt met de bout  niet ernstig maar het smelt direct.
Dan lijkt het gelijk wat minder mooi
Inkorten van de printkaart beter niet doen.
De printplaat is 0.8 mm dik naar het aardvlak het koperspoor moet iets van de rand af blijven.
Het snijd erg gemakkelijk 0.8mm Teflon PCB.
De aansluiting van de voeding  12.5V    op  pin 4    er kan ruim 5A lopen bij vol vermogen.
per module  een stoommeet shunt en zekering denk ik.


SMA connectors  met pin  die  verder uitsteekt dan 2mm  de SMA word rechtop op de print gemonteerd
Voor het solderen is er iets afstand nodig.
Met passende afstandbusjes word de middenstift  op de printbaan gesoldeerd.
De DB6NT SMA types moeten wel de korte 2mm middenstift uitvoering hebben.
Mini-in-de box mooie nieuwe goudkleurige SMA chassis delen voor weinig
met de vlakke flens waarbij de midden pen slechts 2mm uitsteekt
En de uitvoering waarbij de aansluiting verder loopt die is voor dit
Daarvan had ik er dus nog 2 van kunnen bestellen..

Het gaat gaat meestal om details die de meeste tijd verbranden.

Er zullen wel niet veel meer van deze PE1CMO  bouw paketjes worden gemaakt?
Of toch nog
Als ik mijn indruk baseer op wat ik hoor op de 70cm praatpaal zijn de huidige generatie HAM's  meer van het koopdozen type .
Of zullen er  meer zwoegende knutsellaars zijn



projecten genoeg.. naast QRL en huis klussen
DB6NT XVTR is bijna klaar.  Wacht op vervanging van de MSA0885  door  MMIC INA10286
hopelijk dan geen oscillatie meer.
10MHz active band pass  to match   Trimble GPSDO 10MHz aan de ADF4351 REF input.
10/144MHz diplexer
Revisie  Parabool antenne en in de mast natuurlijk. Helaas de mooie tropo is voorlopig over
extra Bijzen mast plaatsen

Saturday Airbase Leeuwarden the new F35A   ca 60 miljoen $  Miniinthebox free shipping

Thursday, June 9, 2016

23cm transverter vervolg

ADF4351 PLL signal 1296.100MHz    RX seems okay and sensitive
Maar Tx problem  MSA0885 oscilleert  1.5W out
wacht op een INA10386 MMIC


DB6NT classic 23cm 1994 design  NE325 Rx    Tx M67715 1.5W
 ADF PLL op intern 10MHz gelocked
handig zo'n signaal generator.
testsignal  1296.1MHz  picked up at the DB6NT RX

ADF4351  PLL 35- 4400 MHz  internal / external 10MHz reference jumper
Internal locked is not very stable it drifts and hand effect.  External reference needs a clean strong signal.  My GPSDO Trimble Thunderbold GPSDO 10MHz output is not direct suitable. An active 10MHz bandfilter interface is needed.

De DB6NT 1.3GHz transverter classic 1994  is lang niet eenvoudig te bouwen
kost veel tijd  zo ging dat vroeger dus.
Een veel moderner ontwerp voor 23cm is van SG Lab LZ5HP V2.3 ano2016 design
 is  compleet gebouwd   heeft meer opties voor de local oscillator
met externe 10MHz referentie ingang.
Repeater shift


Wednesday, May 18, 2016

1.3 GHz XVTR DB6NT




70x53x30mm  100 componenten
Teflon  print zonder component opdruk. Van elk component de positie zoeken.
Zorgvuldig werkje vooraf de component waarde testen, gekleefd op dubbelzijdig kleefband.
De door-metaliseringen met afgeknipte IC pen busjes die klemmen in 0.8mm gaat nog het beste.
Dit projectje kost veel meer tijd dan gedacht maar is leerzaam.
Het plaatsen van de kleine 805 SMD met pincet gaat eigenlijk heel goed.
Ik gebruik SMD soldeer pasta vloeit mooi uit en houd de handen vrij tijdens solderen.
Een spitse soldeerbout op c.a. 370C
Gewone gat-door componenten gebruik ik nog maar sporadisch.

spoeltje op 1mm boortje

soldering SMD has to be done with great care
some SMD   have format 1206   most have smaller format 805
but it can be handled
checking the values first is easy when fixing them with double adhesive tape

A lot of work in such small box

the works in the house have to wait a bit ;-)

Vandaag WSPR 10m  VK2KRR   3 weken was het haast nul propagatie op 28MHz



Saturday, May 14, 2016

New old project 1296/144 Mhz transverter

Bouwsetje van DB6NT/DF9LN overgenomen lag al jaaren op de plank
1.3GHz/144  Transverter  kit has been re(u)sting on the shelf for years.

bouwplan 1994 ...  Bauanleitung V 1.0

Zeer compact  72 x 55 x 30 mm
toch 1 - 1.5Watt out en   NF < 2dB       ?E625  GAsFET  ipv MGF1302

mostly SMD parts
special parts   Helixfilter  3x1296 + 1152 + 384MHz  TOKO
   mixer  SYM-11

Teflonleiterkarte  Er=2.5 D=0.78
undrilled cupper   has to be drilled  silverplated and cut to size
moet geboord   0.8mm en precies op maat gemaakt en liefst verzilverd of verguld

Dit is bepaald geen simpel bouwpakket.
Een uitdaging door de compactheid.
M2 M2.6 boutjes mogen niet uitsteken,
SMA connectors zouden gesoldeerd kunnen worden om geen last van de moertjes te hebben
De SMA midden pennen inkorten tot 1.5mm v.a. de flens
Geen onderdelen opdruk voor de exacte posities van smd delen
Je moet het doen met de matige zwart wit foto's en de beschrijving.

In dun blik precies gaten boren is niet eenvoudig en zonder boorplan moeten de posities zelf uitgezocht worden met het doosje al samen gesoldeerd precies werkje.
Kans op fouten is groot alles dubbel controleren.
De Mitsubishi MG67755 power module 1 á 1.5W
Word gevoed  met 8V  vanuit 12 á 14 V  via een ua7808
Bij TX  ca 1A   dissipeerd de UA7808   c.a. 6Watt  wel fors.
Het lijkt me beter daar een  buck convertor in te zetten dat geeft slechts een paar 100 mW  verlies.
.


Deze XVTR gebouwd en afgeregeld kan nooit goedkoop geweest zijn.



siverplating  met Galvano Technik setje  https://www.conrad.nl/nl/handgalvaniseerset-met-elektrolyten-reiniginsmiddel-sponsjes-530506.html
het flesje Zilverelektroliet  bevat slechts 30ml  dat is voldoende maar uiteraard kun je daarmee geen badje vullen zoals op een plaatje was afgebeeld.
Hier werd de zgn tampon methode gebruikt.
 De plus electrode ca 3-4V  via 12 OHm begrenzer
Over deze rvs electrode komt  een bijpassend sponsje gedrenkt in elektroliet.
Een paar druppels uit zo'n flesje halen lukt niet  ik vermorste het schaarse en kostbare elektroliet.
Beter kan dit met doseerpipet worden gedaan. De volgende keer dan maar.
De min electrode had ik via rvs lasdraadje
De Galvanik electrode is een houder waarin een 2.5mm  audio type plugje zit
in de houder passen 2x 1.5V AA  maar ik heb een externe regelbare voeding aangesloten
op ca 4V  ingesteld via  een stroom begrenzer R 12 ohm die toevallig had.

Alle  te verzilveren padjes moeten met de 2 elektrodes behandeld...
dan ben je met dit printje wel een paar uur zoet.



sofar so good


wat maten









Saturday, May 7, 2016

PI4GN 23cm UHF contest weekend


PI4GN  i was guest operator  23cm
At early close Sunday 8 May log 60 QSO 23 cm  mostly in CW
pitty just could not make it with the OE5 in the end the wind came up strong
summer weather in JO63ii 27C  only just a week before we had snow.

13cm abt 15 Q    9cm 6cm 3 cm few QSO's
1.5cm  was out of order  after contest found a shortcut in the 144 cable

70cm about 170 QSO
Propagation and activity was low for a May contest.



Saturday night:
At 1296.240 MHz  I managed a first contact after 25 years that I was QRT on 23cm
Got my old  23cm transverter back and on the workbench for test .
Connected to a  IC706 at 144MHz
Very strong local contest station  PI4GN  about 15km distance came in 59
On  a plugged in vertical rod  1meter a.g
 55 report with about 2W .






Before I dared to TX  i needed to make some protection for the SSB converter against the 144 drive signal.  The 144 XVTR port I made on the IC706 did not have enough 144 drive power for the 23 TX mixer. So I used the normal ANT2 port at low power that is ca 600mW at 144

Picture  cirquit  showing 144MHz  input relay  with T/R switch PNP   protection diodes over the 144 XVTR port

IC706  at L-power ca 600mW



Wednesday, May 4, 2016

3B9FR 50.105 cw 4 mei

6mei nil dx
5mei again 3B9FR  in EU pile  529
gewerkt met FR4NT

3B9FR Robert Felicite  Rodrugues Island
1e 6m DX  dit jaar  op 4 mei  al
 50.105     CW  559  up 2
 vorig jaar op 14 mei gewerkt als ATN 6M
begin mei is de beste tijd voor Indian Ocean / Zuid Africa
er is TEP met kans op verlenging door ES

hier zou de opname moeten staan met de typische CW stijl van Robert

 https://www.dropbox.com/s/c1welofdy5i7sb4/3b9fr_6m.mp3?dl=0


Thursday, April 28, 2016

6m / 4m ES op Konings dag

1e keer dit jaar voor mij   vroeg dit jaar
Rinze was op Kreta   goede keuze  gezien de winterse temperaturen hier
ijsmuts op  op Koningsdag  maar wel zon   ondanks de code oranje ...


op 4m was  SV


1.2016-04-2717:276 mMacedonia Z32KFSSB59
2.2016-04-2717:226 mMontenegro 4O4ACW599
3.2016-04-2716:496 mGreece SV4FFKkm19ljCW559
4.2016-04-2716:476 mCrete SV9/PC5CCW599
5.2016-04-2716:346 mMontenegro 4O7CWCW599
6.2016-04-2716:336 mGreece SV1CQNCW559
7.2016-04-1007:4417 mTurkey YM3KMCW559
8.2016-04-1007:3315 m VK0EKCW599
9.2016-03-2719:27160 m VK0EKCW599
10.2016-03-2617:4940 m VK0EKCW599
11.2016-03-2617:4080 m VK0EKCW599
12.2016-03-2517:4130 m VK0EKCW599
Mijn oude 1980 1296/144 transverter is weer terug  van Jaap PA0T




SSB RX-converter  de oorspronkelijke AF239  RX converter was te slecht

PA2DOL  4 x 2N4944 om op 2C39 stuurvermogen te komen
daar kreeg ik maximaal ca 5W uit
anno 2016  is er op UHF gebied veel te koop

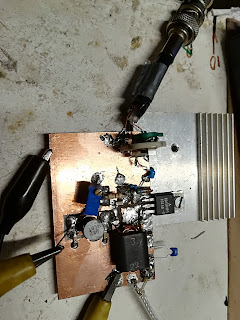

Een goedkope smd  PD85004  LD FET  die van 70mW in 1 trap  ca 2W  kan maken


en vele andere SS oplossingen om een 2C39 te vervangen.

Translate
